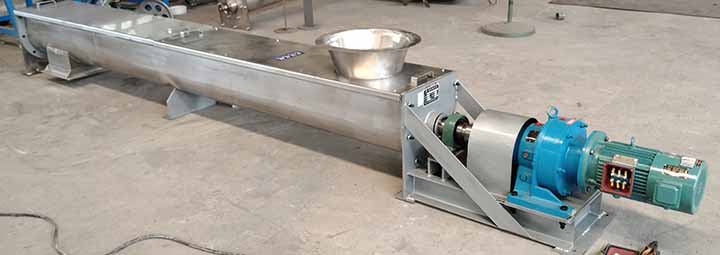

產品介紹

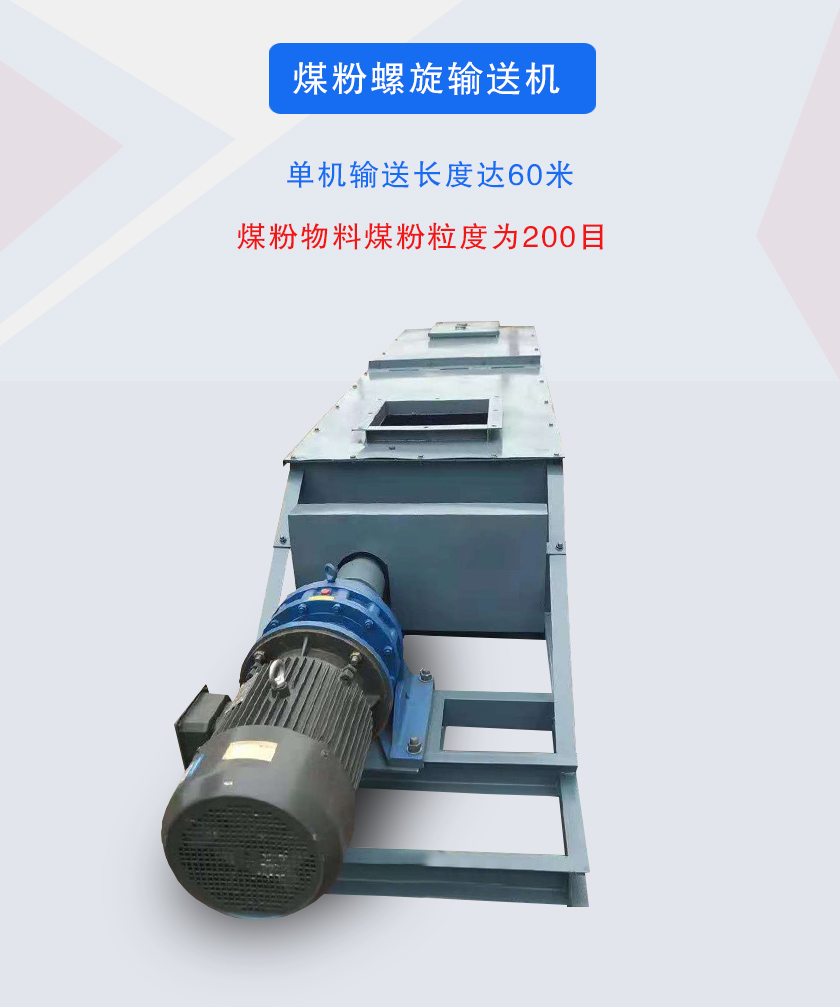

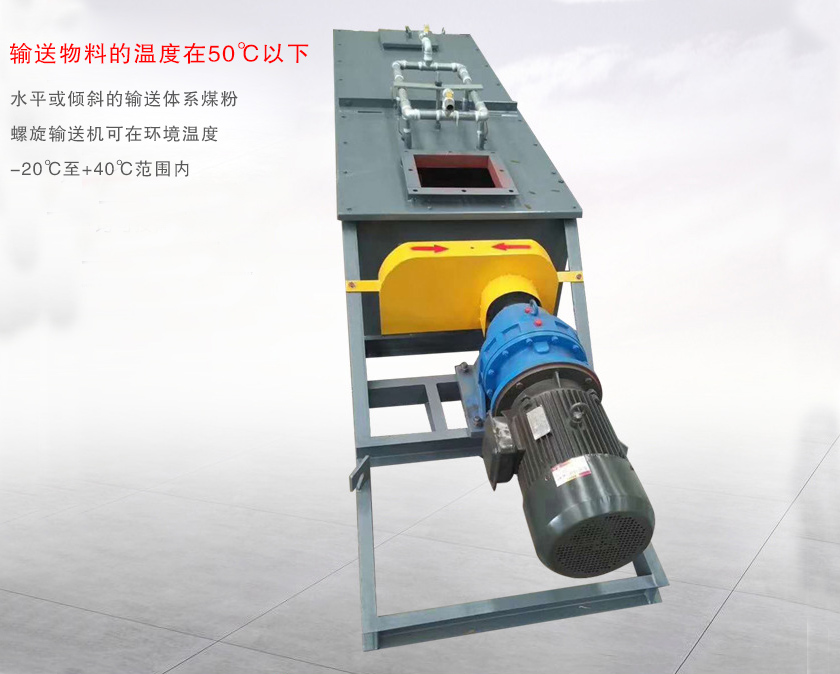

煤粉螺旋輸送機主要是用在燃煤電站鍋爐制粉系統，根據煤粉螺=旋輸送機的輸送工藝要求，煤粉螺旋輸送機可以單臺輸送，也可多臺組成與其他運送配置組成水平或傾斜的輸送體系煤粉螺旋輸送機可在環境溫度-20℃至+40℃范圍內的利用，輸送物料的溫度在50℃以下。

由于煤粉物料煤粉粒度為200目，呈細粉狀，并有一定的流動性，所以要求煤粉螺旋輸送機密封要比較嚴密，不會因物料泄漏對正常輸送工作造成影響。

突出優勢

1、單機輸送長度達60米，可多臺組合使用或與其他設備配套使用，以實現更長距離的輸送。

2、可根據現場工藝要求采用水平或傾斜布置。

3、密封性能好，可減少煤粉輸送過程中因密封不嚴造成的泄漏。

4、出料端設有清掃裝置，進出料口位置布置靈活；

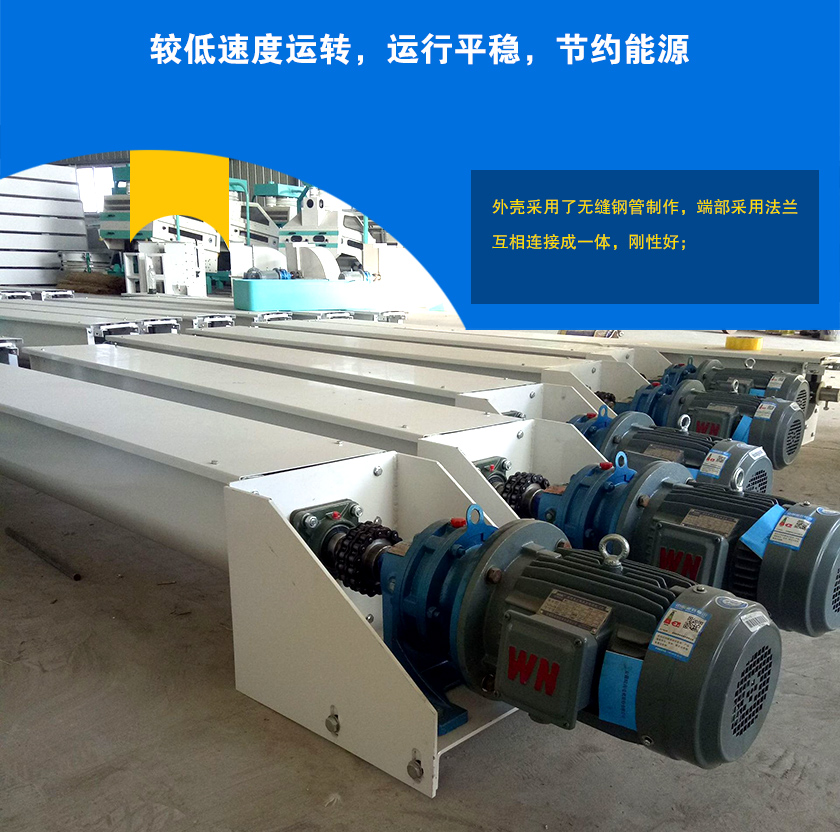

5、外殼采用了無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好；

6、較低速度運轉，運行平穩，節約能源。

細節與結構

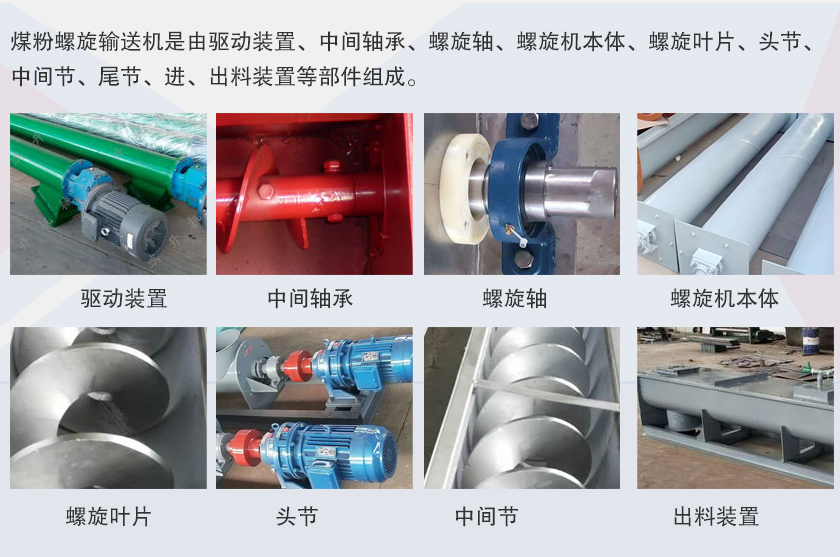

煤粉螺旋輸送機是由驅動裝置、中間軸承、螺旋軸、螺旋機本體、螺旋葉片、頭節、中間節、尾節、進、出料裝置等部件組成。

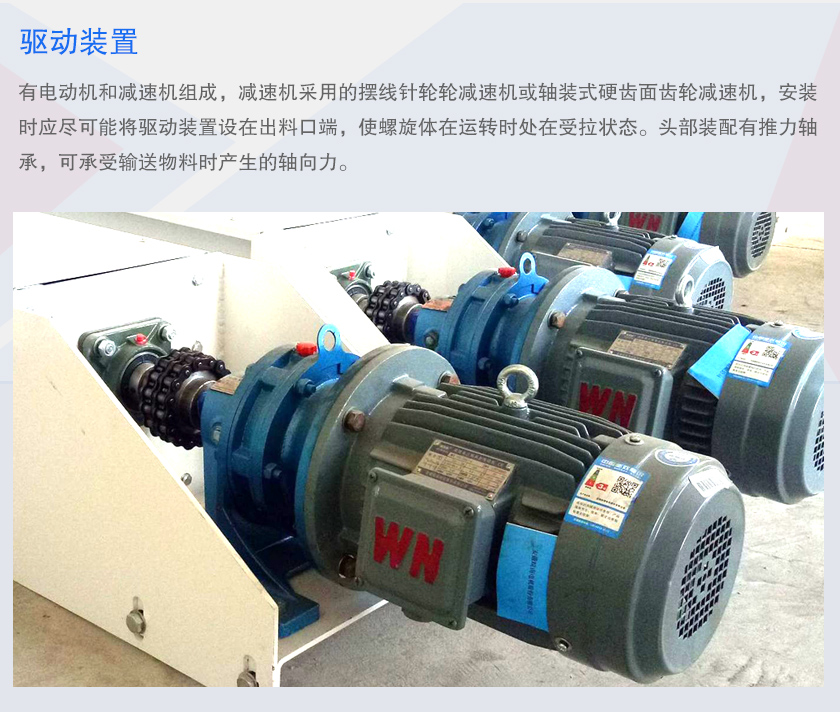

驅動裝置：有電動機和減速機組成，減速機采用的擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，安裝時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。

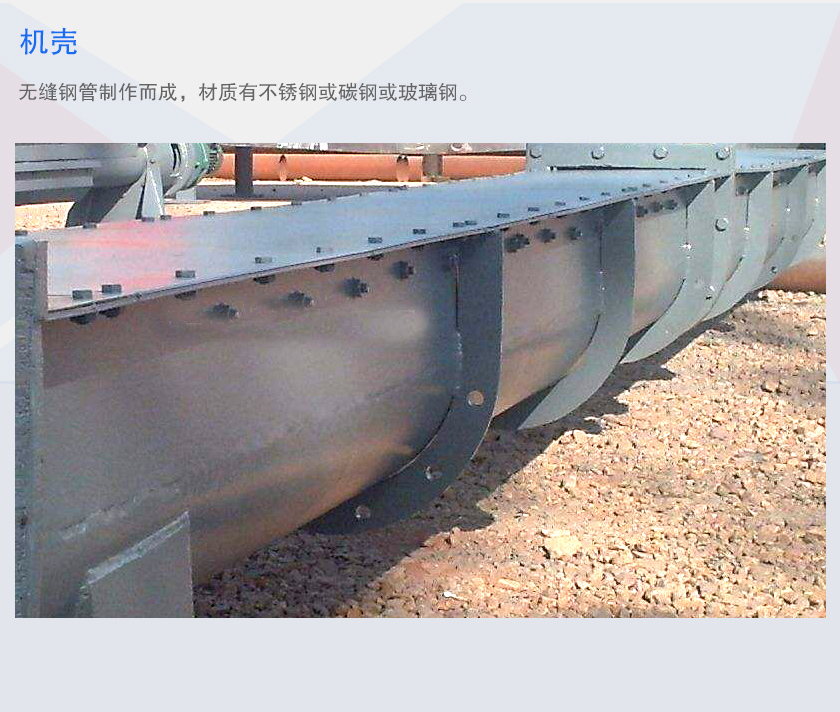

機殼：無縫鋼管制作而成，材質有不銹鋼或碳鋼或玻璃鋼。

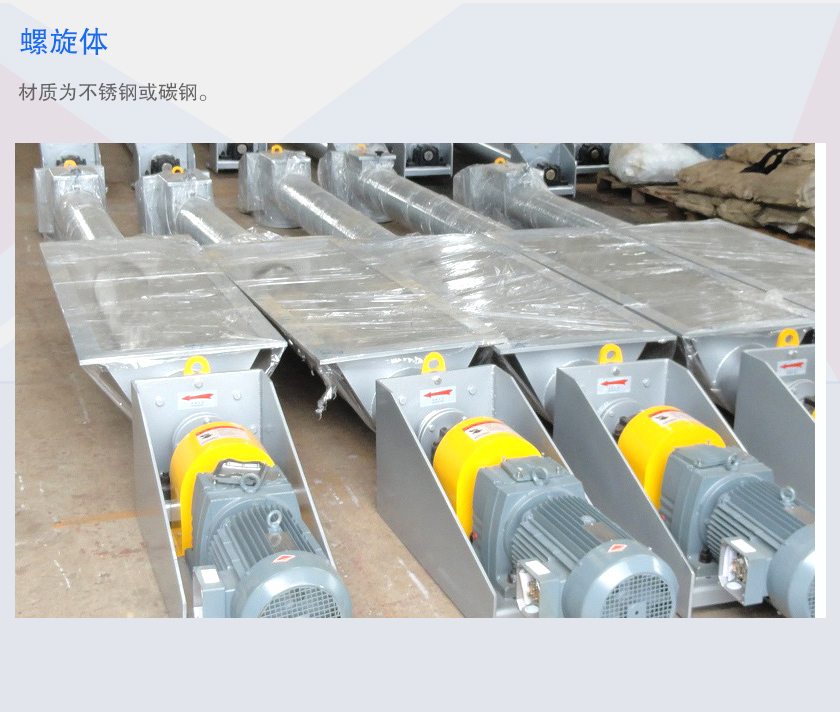

螺旋體：材質為不銹鋼或碳鋼。

進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。

工作原理

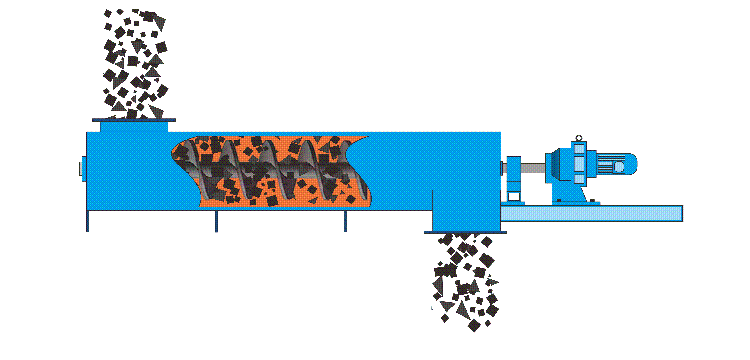

當輸送機啟動后，煤粉進進料口進入到輸送管內，在電機的驅動作用下，螺旋軸開始旋轉對物料施加推力，在物料自身重力和這種推力的共同作用下，煤粉向前移動并經由卸料口排出到達下一道工序。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

煤粉螺旋輸送機價格多少？

煤粉螺旋輸送機 的價格跟管徑、長度、材質、配置等因素有關。設備的管徑越大、長度越長，價格也就越高；水平輸送比大傾角或垂直輸送便宜 。 碳鋼價格基礎，不銹鋼和耐磨涂層價格會高，如果選用防爆電機或者特殊的定制價格也會增加。

對于小型短距離輸送，一款管徑在219mm、長度在3m、功率1.5kW的碳鋼管式機型，價格約在900至1300元區間。而當輸送距離與管徑增加，如250mm的管徑、管道10m長、3kW功率的碳鋼管式機型，其價格則上升至約4500-5700元。對于要求更高的大型工業場景，若需管徑300mm、長度在15m、功率7.5kW且具備防爆功能的碳鋼管式輸送機，價格通常在1.3萬至2萬元左右。

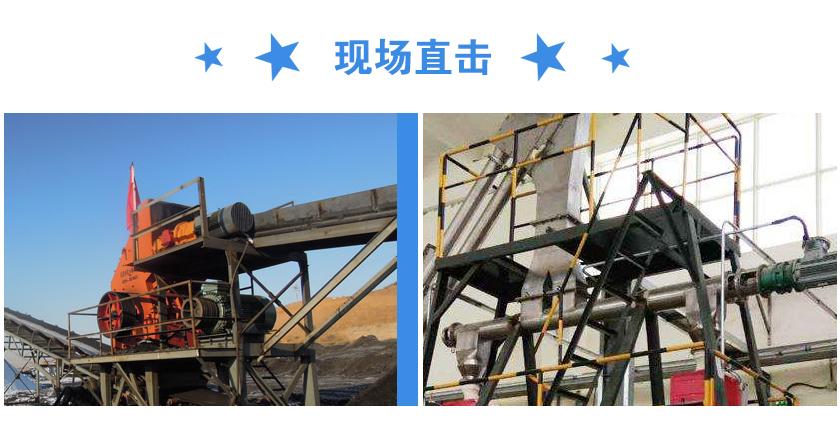

現場案例
