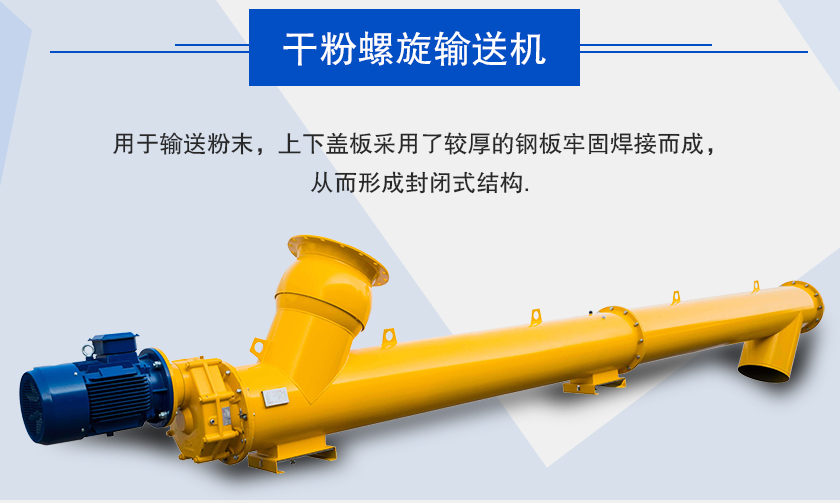

產品介紹

干粉螺旋輸送機主要用于輸送粉末，上下蓋板采用了較厚的鋼板牢固焊接而成，從而形成封閉式結構，可以防止干粉在輸送過程中飛揚對輸送環境造成污染，設備之間的連接管道上如果采用隔爆措施，可以防止粉塵爆炸現象，大漢干粉螺旋輸送機可以水平或傾斜布置。

大漢干粉螺旋輸送機可根據輸送物料選擇碳鋼或不銹鋼材質，滿足不同行業的篩分需求。

應用行業

干粉主要用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如面粉、水泥、花椒粉等，可在環境溫度-20℃至 500℃的條件下，以小于20℃的傾角單向輸送溫度低于200℃的物料，廣泛應用于食品、醫藥、化工、建材、冶金、煤炭等行業。

現場視頻

突出優勢

1、承載能力大，每小時輸送量可達142立方，輸送長度可以達到30米。

2、適應性強、轉速高、確保物料可以快速均勻地輸送。

3、密封性能好，整機噪聲低、還可保證環境衛生和所送物料不受污染。

4、出料端設有清掃裝置，進出料口位置布置靈活；

5、外殼采用了無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好；

6、較低速度運轉，運行平穩，節約能源。

細節與結構

干粉螺旋輸送機主要由由驅動裝置，機殼、蓋板、螺旋軸、螺旋葉片、進料口、出料口等部件組成。

驅動裝置：由電機與減速機組成。

螺旋葉片：可分為滿葉式、帶葉式、槳葉式、齒式等幾種形式。

機殼：分為兩種形式“U”形機殼和圓形機殼，圓形機殼主要是用作密封設備進料，圓形機殼的絞龍又叫密封絞龍。

螺旋軸：中空，用鋼管制成，強度高、重量輕、便于連接。在軸與軸的連接處和安裝軸承處使用一小段實心軸。在連接處將實心軸伸入空心軸內用高強度的螺栓按相互垂直方向對穿空心軸與實心軸來固定連接螺旋軸。

工作原理

干粉螺旋輸送機利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

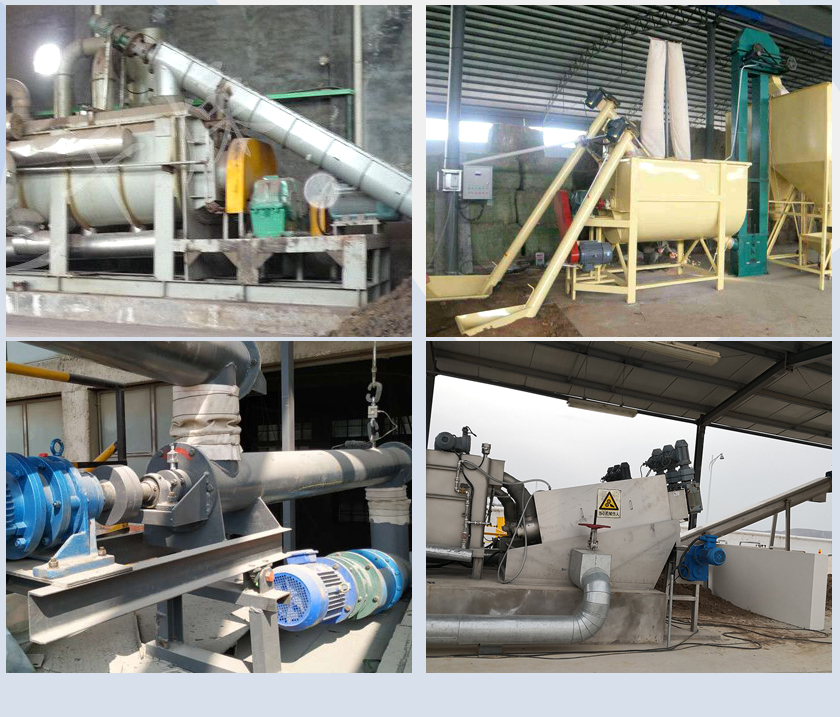

現場案例
